スケッチアップで建築工事ステップ図　その1

Tweet

本日は仮囲いの設置です。

スケッチアップは3DCADですが、他の3Dソフトとは違いシンプルでとても扱いやすいです。
ただし、スケッチアップ上で2Dと連動する方法が無いのでイメージ程度になってしまいます。
申請図としては使えませんが、現場が理解しやすいのと施主に伝えやすいです
今後、他の3DCADとライバルとして戦うには、その部分を強化して欲しいです。

さて、今日から建築現場で建物がどうやって作られて行くか各工事毎にステップ図にしてみようと思います。

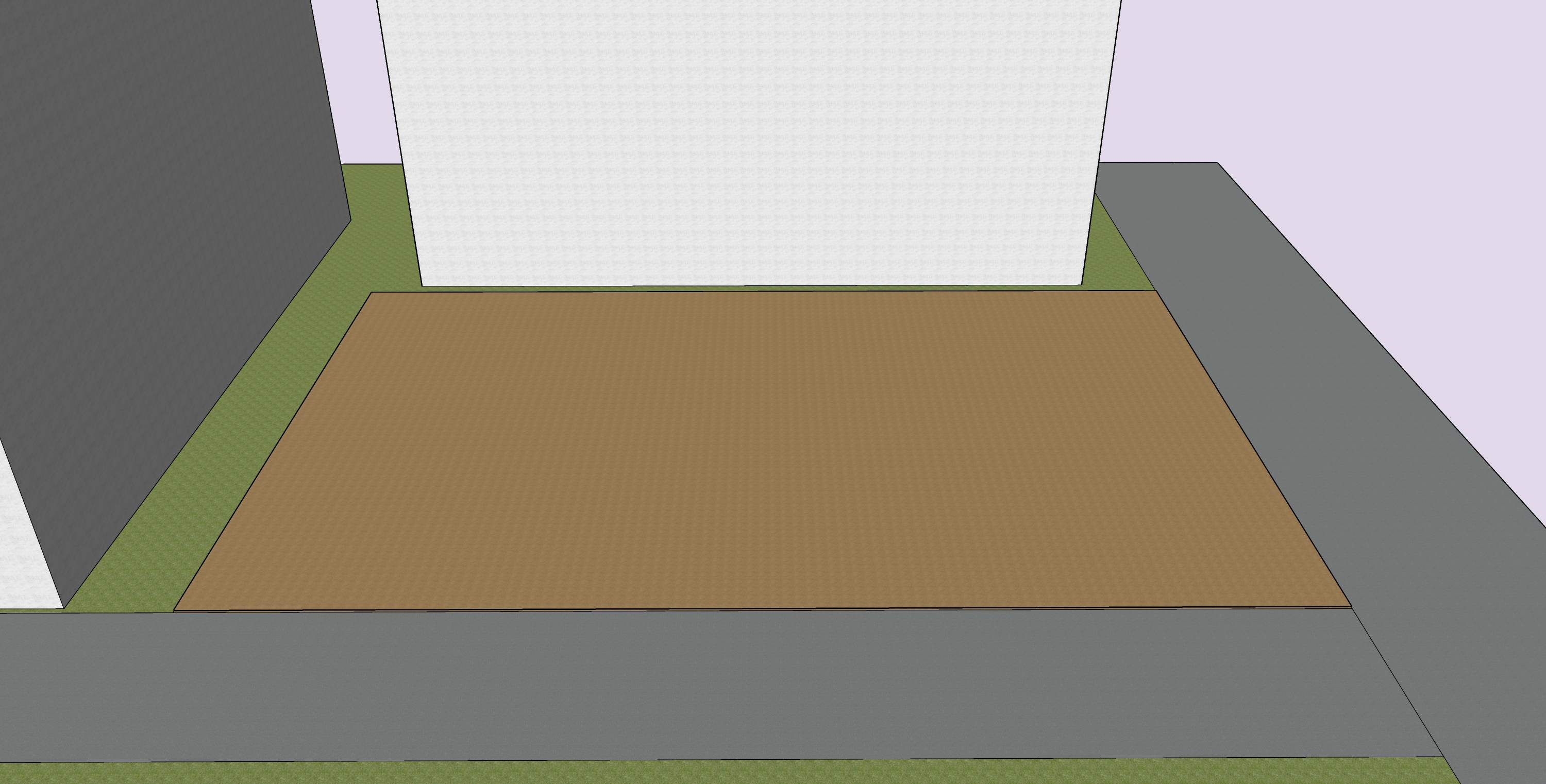

まずは下絵図等を参考に地形を作ります。
道路と隣地建物も作成します。

次にフラットパネル＋単管とゲートの設置です。
簡単にモデリングした後、連続コピーで貼り付けしていきます。

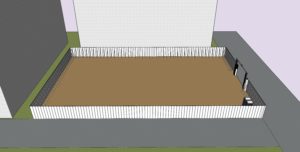

最後はゲートを付けて完成。

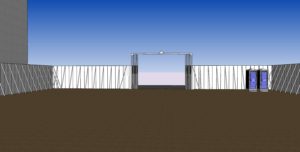

仮囲い内部から見た画像。トイレも設置しました。
スケッチアップでは無料素材が沢山あります。
個人使用なら特に問題無く使えます。

作業時間30分（目安）

次回は杭打ち工事になります。
お楽しみに。

この様にイメージ図やモデリングして欲しい場合は依頼願います。
